KBK桁架是KBK輕型起重機系統的核心承載結構，由軌道、懸掛裝置、行走小車、電動葫蘆等標準化組件拼裝而成，融合了桁架結構的幾何穩定性與輕型起重設備的靈活性。其核心特點是采用標準化預制組件，可像搭積木一樣靈活組合、拆裝與擴展，無需復雜現場加工。與傳統桁架不同，KBK桁架是輕量化、模塊化的工業承載系統，廣泛用于車間、倉庫的物料輸送與定位作業。

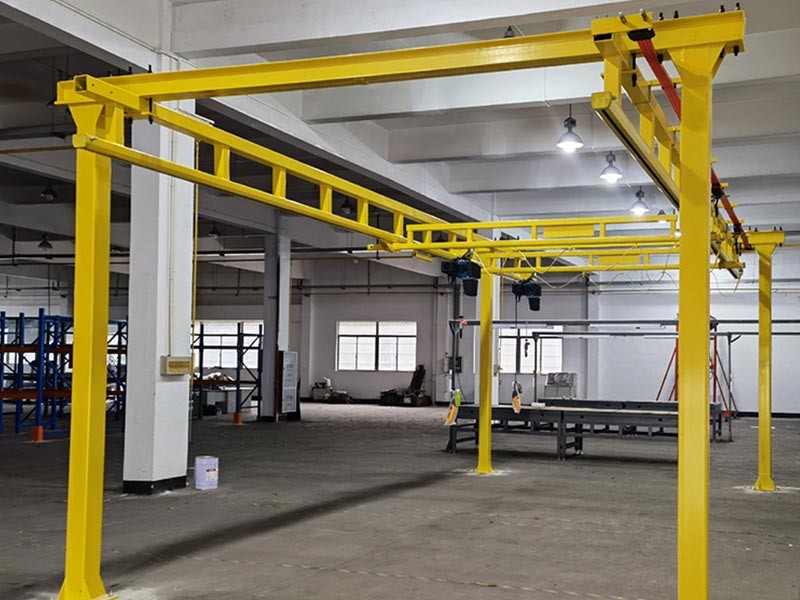

一、什么是KBK桁架？

KBK桁架的定義

KBK桁架是KBK輕型起重機系統的核心組成部分，是由德國公司最先研發的一種標準化、模塊化的起重機承載結構。“KBK”是德文“Kombiniert Kran”（組合式起重機）的縮寫。KBK桁架本質上是一種柔性組合式起重系統，其獨特之處在于通過標準化構件，能夠根據不同的空間需求和工作要求快速組合成各種規格的起重設備。

桁架KBK一般指的是剛性KBK起重機，“桁架”一詞形象地描述了這種起重機的軌道形式和安裝方式——其軌道結構堅固，安裝方式類似于建筑中的桁架結構。這種起重機結合了KBK系統的靈活性與桁架結構的穩定性。

與傳統桁架的區別

KBK桁架區別于傳統桁架的核心特點是采用標準化預制組件，可靈活組合、拆裝與擴展，無需復雜現場加工。傳統桁架往往是整體設計、整體制造，一旦成型就很難調整；而KBK桁架是由標準模塊拼裝而成，可以隨時根據生產需求進行改建和擴建。

“KBK桁吊”的說法

在實際工業應用中，“KBK桁吊”是“KBK起重機”的一種形象化俗稱?！拌斓酢敝械摹拌臁弊种傅氖氰旒芙Y(jié)構——KBK起重機在設計時采用了桁架式軌道，因此行業內自然而然地將這種桁架式結構的KBK起重機簡稱為“KBK桁吊”。二者指向的是同一類設備，并不是兩種不同的產品。

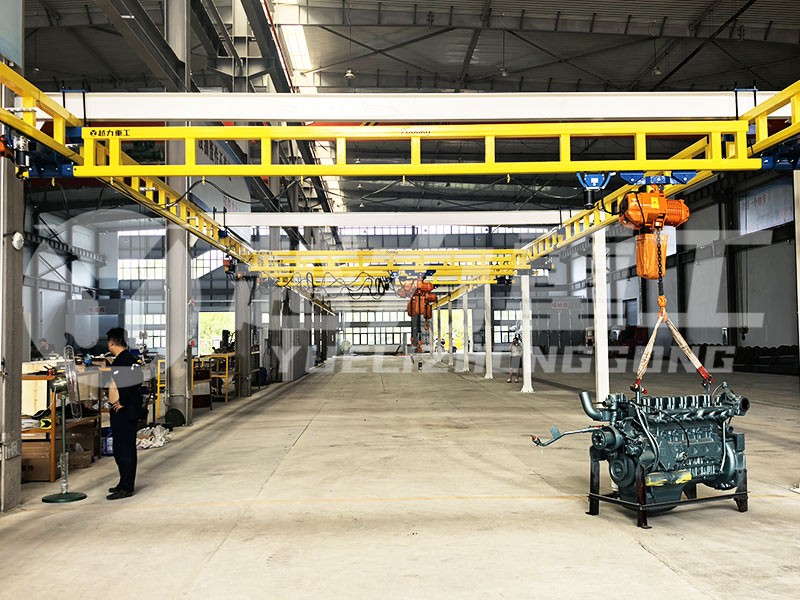

二、KBK桁架的核心結構組成

KBK桁架的核心結構由標準組件構成，整體分為四大系統，協同實現穩定作業。

1. 軌道系統

軌道系統是核心受力部件，采用高強度一次冷軋成型鋼軌，自重輕、精度高，滾動表面平滑，可減少行走小車滾輪的阻力。封閉型軌設計能減少污物和灰塵沾染，提升使用壽命。

常見的軌道規格有KBK-I型、KBK-II型等，承載能力從125kg到2000kg不等。軌道長度實現了標準化，一般為3米、4.5米、6米等定尺長度，通過專門的連接件可以實現無縫對接。

2. 懸掛裝置

懸掛裝置用于將桁架固定在廠房頂板或梁架上，無需額外輔助支撐。可適配普通15厘米厚的鋼筋混凝土地面安裝需求，安裝便捷且成本較低。懸掛裝置包括懸掛吊點和連接件，共同承擔著將整個系統固定到建筑結構上的重要功能。

3. 行走與起升系統

行走與起升系統包括行走小車和電動葫蘆。行走小車可沿軌道靈活移動，起升系統用于實現物料的垂直升降。部分機型可搭配手動或電動驅動方式，適配不同負載需求。軌道截面形狀經過特殊設計，有利于滑輪和行走機構順暢運行。

4. 控制系統

控制系統分為手動、電動及無線遙控三種，操作簡便，可實現物料的精準定位與輸送。部分機型集成簡單控制模塊，便于操作人員實時掌控作業狀態。

三、KBK桁架的標準組件體系

KBK桁架之所以能夠?qū)崿F(xiàn)“搭積木”式的靈活組合，關鍵在于其完善的標準組件體系。

標準組件清單

標準化的技術特點

KBK桁架的組件遵循嚴格的標準規格，這確保了不同廠家生產的組件可以相互兼容。附件規格同樣標準化，包括滑觸線、集電器、道岔等都有統一的接口標準，保證了整個系統的兼容性和擴展性。

用戶可以根據車間的具體布局和起重要求，自由組合直線段、彎軌、道岔等不同模塊。這種設計賦予了系統極大的靈活性，能夠輕松適應生產線布局的變化。KBK桁架的節點連接采用螺栓連接方式，可拆卸、易維護，便于運輸與重復利用。

四、KBK桁架的主要分類

根據結構形式與應用場景，KBK桁架主要分為五大類：

1. 單軌懸掛式KBK桁架

軌道走向靈活，可設計為直線、環形或多分支形式，適合特定區域的物料輸送。

2. 單梁懸掛式KBK桁架

可直接懸掛于建筑屋頂，無需占用地面空間，適合車間局部區域的物料搬運。

3. 雙梁懸掛式KBK桁架

起升高度更高、跨距更大，可多軌道懸掛以覆蓋更大作業區域。

4. 伸縮梁式KBK桁架

可通過伸縮梁延伸軌道，適配立柱之間等難以接近的區域作業。

5. 堆垛式KBK桁架

由雙梁懸掛起重機與專用堆垛小車組成，適合件貨、容器的儲存與存取。

五、KBK桁架的核心優勢

模塊化設計，靈活組合

KBK桁架采用標準化預制組件，可靈活組合、拆裝與擴展，無需復雜現場加工。系統可隨時進行修改和擴展，并輕松連接附加組件。用戶只需將現有部件重新布置或加入新部件，就可實現軌道系統的改建或擴建。

安裝輕便，維護便捷

各標準模塊之間只需用螺栓連接即可使用。安裝輕便能減少安裝時間與成本，且維護便捷，零部件更換簡單。由于組件標準化程度高，日常檢查、故障診斷和部件更換都快速方便。

自重輕，定位精準

KBK桁架自重輕、受力合理，可實現精準負載定位，運行平穩。桁架結構的軌道設計使得整個起重系統在承受載荷時能夠均勻分布應力，減少變形和振動，保證物料搬運的平穩性和準確性。

減少吊點數量

采用桁架式軌道設計的組合式起重機，每個支撐中心的距離可達到9米。而傳統柔性梁系統每隔0.3米到3米就需設置吊點，安裝和維護的難度都更高。更少的吊點意味著更少的屋頂結構改造、更低的安裝成本和更簡潔的車間布局。

適用性廣

能適配多種工業物料搬運場景，能耗較低、使用成本經濟。高強度軌道及可拓展桁架結構設計，整體不需要額外增加工字鋼懸掛，減少整體自重，經濟環保。

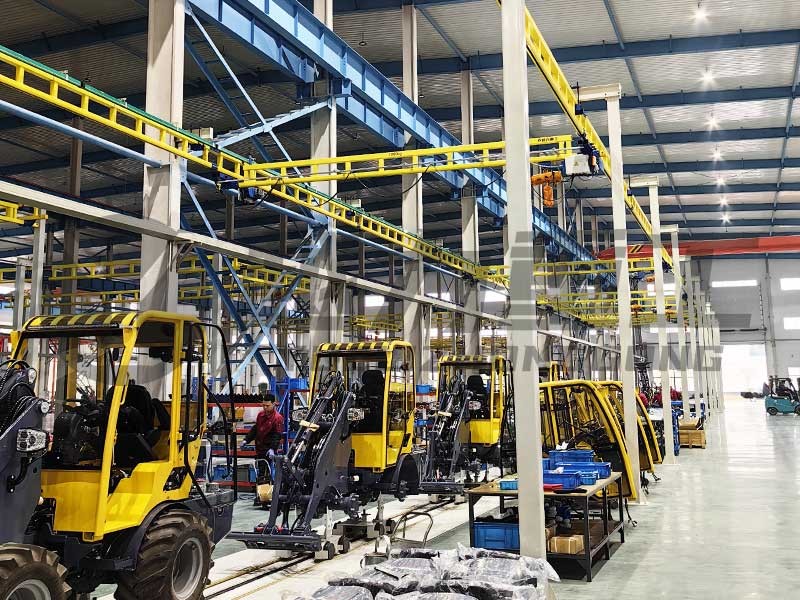

六、KBK桁架的應用場景

KBK桁架的應用場景集中在工業領域：

小型制造企業、輕工企業：用于生產線物料輸送、零部件裝卸與定位

倉儲物流中心：用于貨物進出、中轉與堆垛，可充分利用室內空間高度

造船廠、水泥廠：用于板材、零部件、原材料的搬運，適配復雜生產環境

現代化車間：可作為輕型起重設備的支撐結構，實現物料的空中直接輸送

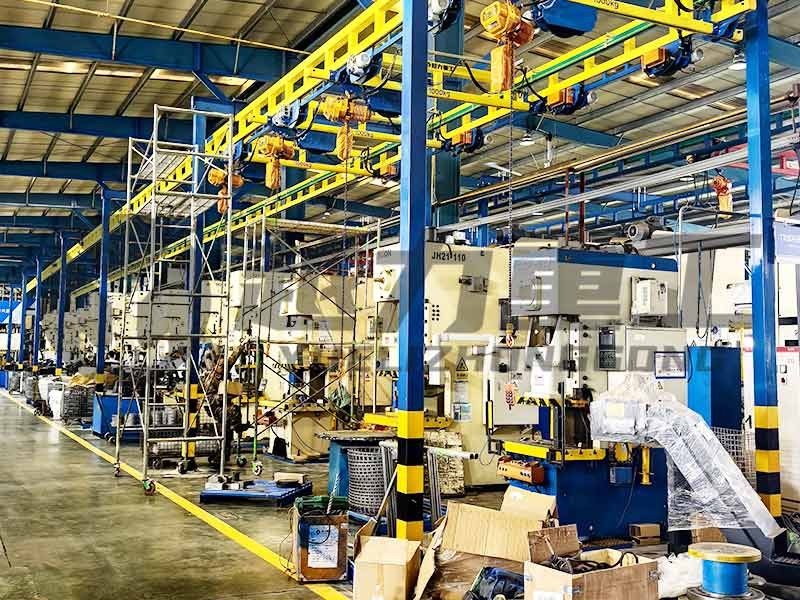

機械制造、汽車、造船等：現代化工業的生產線、流水線、裝配線及倉庫、碼頭等場合的物料吊運作業

精密裝配、電子制造：需要高精度定位的生產環節

七、KBK桁架與柔性梁系統的關鍵區別

這一區別的核心在于：KBK桁架通過桁架結構自身的強度來實現大跨度，而柔性梁系統需要依靠額外的鋼結構來提供支撐。

八、總結

KBK桁架是一種基于輕型起重技術設計的組合式桁架結構，核心由KBK標準組件拼裝而成。它融合了桁架的幾何穩定性與輕型起重設備的靈活性，是輕量化、模塊化的新型工業承載系統。

四個核心要點：

KBK桁架的本質：標準化、模塊化的起重機承載結構，由軌道、懸掛裝置、行走小車、電動葫蘆等組件拼裝而成

標準組件體系：所有組件遵循統一接口標準，可靈活組合、拆裝與擴展

核心優勢：模塊化設計、安裝輕便、自重輕、定位精準、減少吊點數量

適用場景：廣泛用于機械制造、汽車、倉儲物流、造船等行業的物料搬運與定位作業
